机房实战 —— 鲲鹏 920 2U 通用服务器现场拆解导览（参考 KunLun 2280 V2）
明天带新人下机房，对象是一台鲲鹏 920 的 2U 通用计算服务器。这篇是下机房前的备课笔记：核心目标是给新人把”一台服务器由什么组成、每个部件干什么、为什么这么设计”讲清楚，而不是背参数。
第二章讲过 ARM 服务器 CPU，第六章讲过鲲鹏在国产芯片里的位置——明天这台机器，就是把那些 PPT 上的名词变成手能摸到的铁的机会。
本文使用约定
- 🎤 = 建议停下来给新人手把手讲的知识点
- 📷 = 建议拍照存档的点（实机照片我现场补，先留位）
> TODO= 这台实机的具体配置，明天对着铭牌/BMC 核对后回填- 资料权限：互联网公开 = 该段技术参数引自《KunLun 2280 V2 服务器技术白皮书》（河南昆仑技术有限公司，文档版本 07，2026-03-04），属公开资料，可对外讲解。
⚠️ 型号确认：本文技术细节以 KunLun 2280 V2 白皮书为准。明天先看实机铭牌确认型号；若铭牌为其他贴牌名（如 S920X20），以实物为准、白皮书作参考——它们是同一鲲鹏 920 平台。
0. 下机房之前（备课 + 安检）
进机房不是开盖就拆。先把这几件事过一遍：

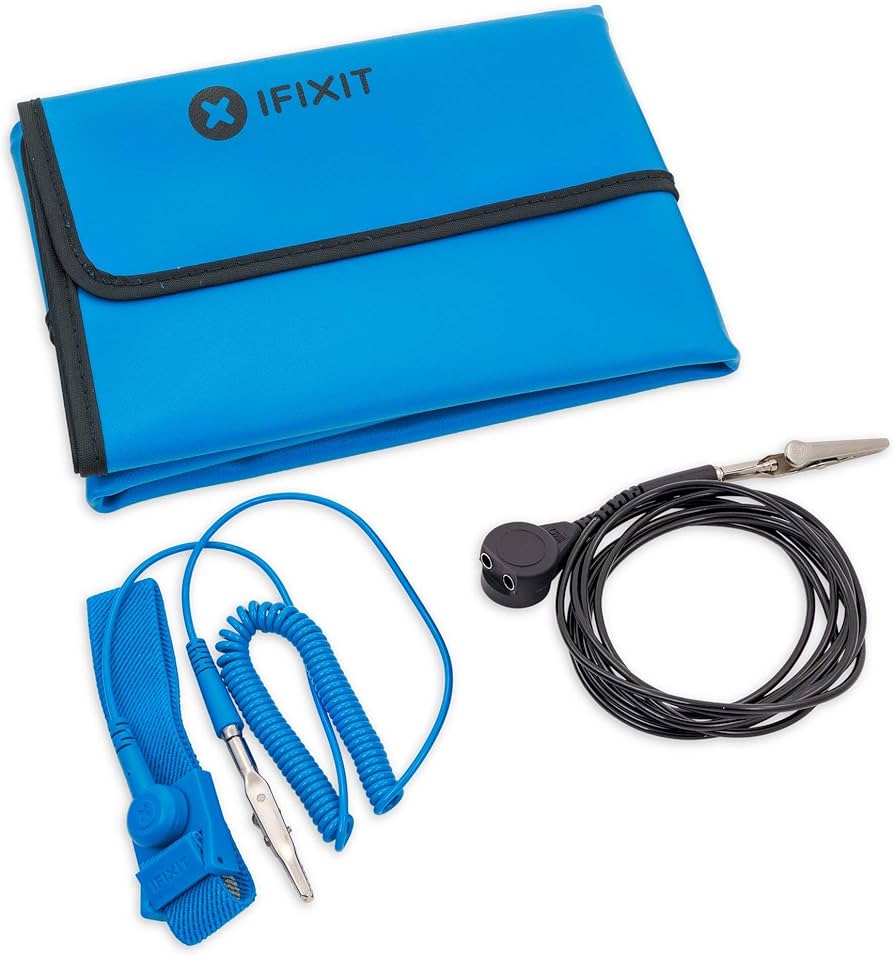

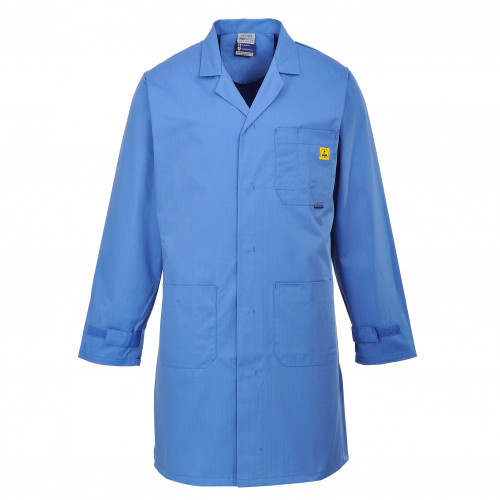

- 防静电：戴防静电手环（anti-ESD wrist strap），金属触点贴紧手腕，鳄鱼夹接到机柜接地点；条件允许再穿防静电服（anti-static smock）。🎤 给新人讲清楚为什么——CMOS、内存颗粒怕静电击穿，几百伏的人体静电肉眼无感但足以打坏芯片。手环把人体和机柜拉到同一电位，防静电服则抑制衣物摩擦起电。
- 断电规则：支持热插拔的部件（硬盘、电源、风扇）现场可演示热插拔；不支持热插拔的部件（CPU、内存、PCIe 卡、FlexIO/OCP 卡、BMC 插卡）必须先正常关机、断电。🎤 让新人记住”哪些能带电插、哪些不能”这条线。
资料权限：互联网公开。白皮书明确：FlexIO 卡 1、FlexIO 卡 2 及 BMC 插卡都不支持热插拔，更换需将电源模块下电；硬盘支持热插拔。
- 工具：十字螺丝刀、防静电袋、手电（看槽位丝印用）、手机（拍照）。
- 重量预期：🎤 满配 21~27kg，2U 单人搬运吃力，搬运/上架要两人。
资料权限：互联网公开。满配净重：8×2.5 英寸 21kg；16×2.5 英寸 24kg；24×2.5 英寸 24kg；12×3.5 英寸 27kg；包装材料另 5kg。
TODO(✅)：确认这台是高配定制化机器：7280Z(80C_2.9GHz_SMT_TDP325W)*2+64G*32+NVME*2+25G*2(OCP)。
📷 防静电装备：防静电手环佩戴 + 鳄鱼夹接地点特写、防静电服穿着，作为安全规范示范照。
📷 进机房第一张：整机在机柜里的位置 + 机箱头部标签（铭牌 / 合格证 / 快速访问标签 / SN 产品序列号 / 防压标签）。
1. 先建立整体认知（白皮书 1 产品概述 / 2 产品特点）
资料权限：互联网公开。
在拆细节之前，先让新人退后两步看整台机器，建立”这是什么、用在哪”的认知：
- 定位：KunLun 2280 V2 是基于鲲鹏 920 处理器的 2U 2 路机架服务器，面向互联网、分布式存储、云计算、大数据、企业业务。🎤 关键词”通用计算”——不是 AI 训练机、不是纯存储机，是跑业务/数据库/虚拟化的主力机型。对比一下：GPU 服务器后面板会插满 PCIe，功耗散热是另一个量级。
- 2U 是什么概念：1U = 44.45mm，2U 约 89mm 高（白皮书机箱高 86mm）。🎤 让新人用手比一下，联系第七章”机架/U”。
- 鲲鹏 920 = ARM 架构 SoC：🎤 今天最值得讲的一点——x86 之外的另一条路线，ARMv8 指令集。而且鲲鹏 920 是 SoC，把 DDR5 控制器、PCIe 5.0、100GE/25GE/10GE/GE 网络接口都集成进了处理器内部。联系第二章”指令集架构”、第六章”ARM 服务器 CPU”。
- 高核 / 低核两种机型：🎤 这是白皮书新增的区分，明天先认准是哪种——
- 高核：单 CPU ≥64 核，32 个内存槽（DDR5），最多 12 个 PCIe 标准槽。
🎤 顺带讲几个能体现”服务器级”设计的特点（白皮书”产品特点”）：白金电源 50% 负载效率最高 94%、PID 智能调速、硬盘错峰上电降低启动功耗、SSD 比机械盘省电约 80%。
TODO：7280Z(80C_2.9GHz_SMT_TDP325W)*2+64G*32+NVME*2+25G*2(OCP)。
2. 三层视角：服务器到底由什么组成（重点 · 白皮书 3 物理结构 / 4 逻辑结构）
这是明天最该讲透的一节。先给新人一个能套到任何服务器上的”三层”心智模型，再对着这台机器一一指认。
🎤 第一层 · 物理结构（东西怎么摆）：2U 机箱从前到后大致是——前面板/前置硬盘 → 中部基础板（CPU+内存+风扇）→ 后部电源 + IO 模组。

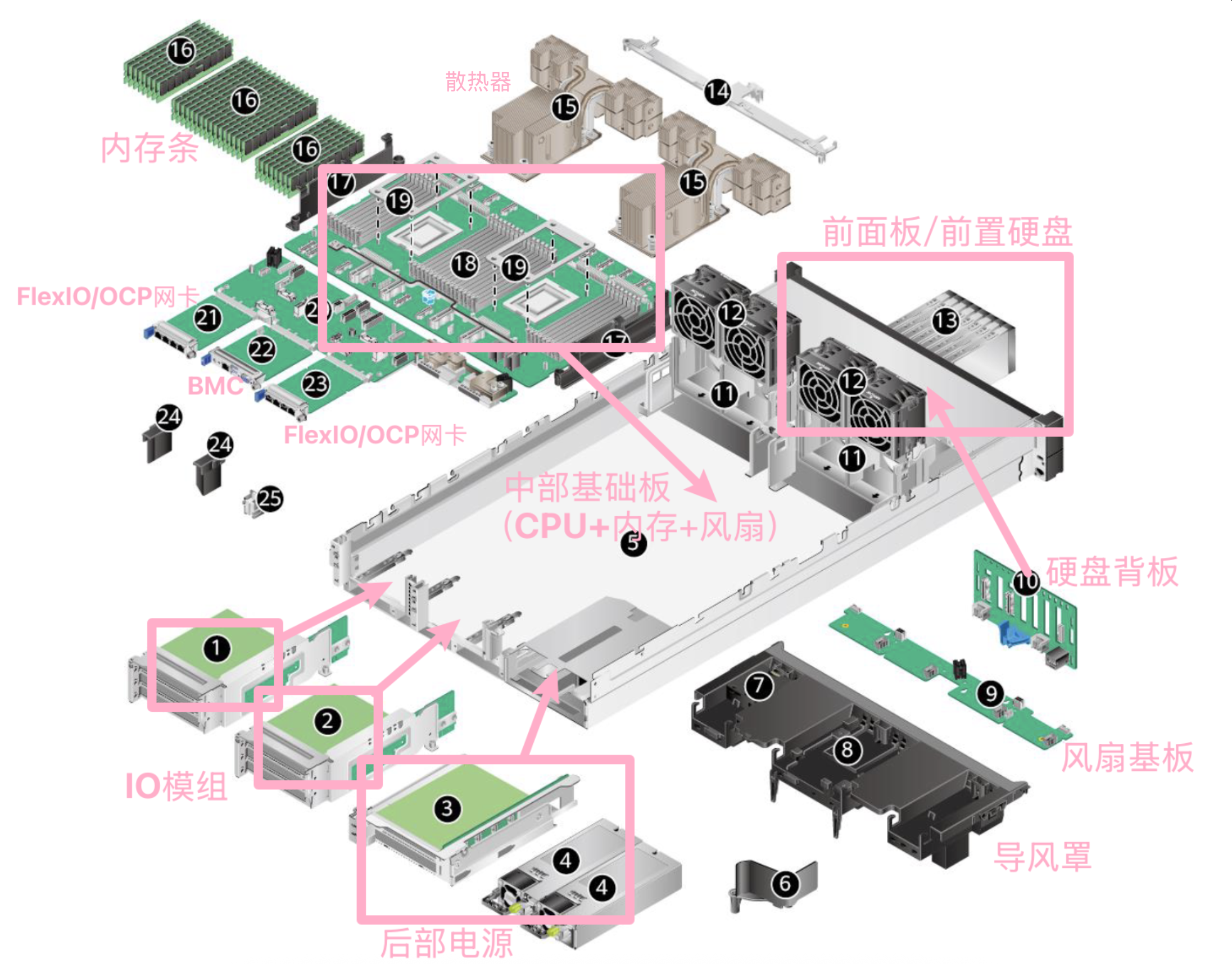

资料权限：互联网公开。白皮书”部件说明”列出的主要部件：IO 模组 1/2/3、电源模块、机箱、PSU 导风罩、超级电容、导风罩、风扇板、前置硬盘背板、风扇支架、风扇模块（4 个）、前置硬盘、散热器、DIMM 内存、理线架、基础板、CPU 托架、扩展板、FlexIO 卡 1（归属 CPU1）、FlexIO 卡 2（归属 CPU2）、BMC 插卡、M.2 硬盘模组、开箱检测模组。
🎤 第二层 · 逻辑结构（数据怎么流）：

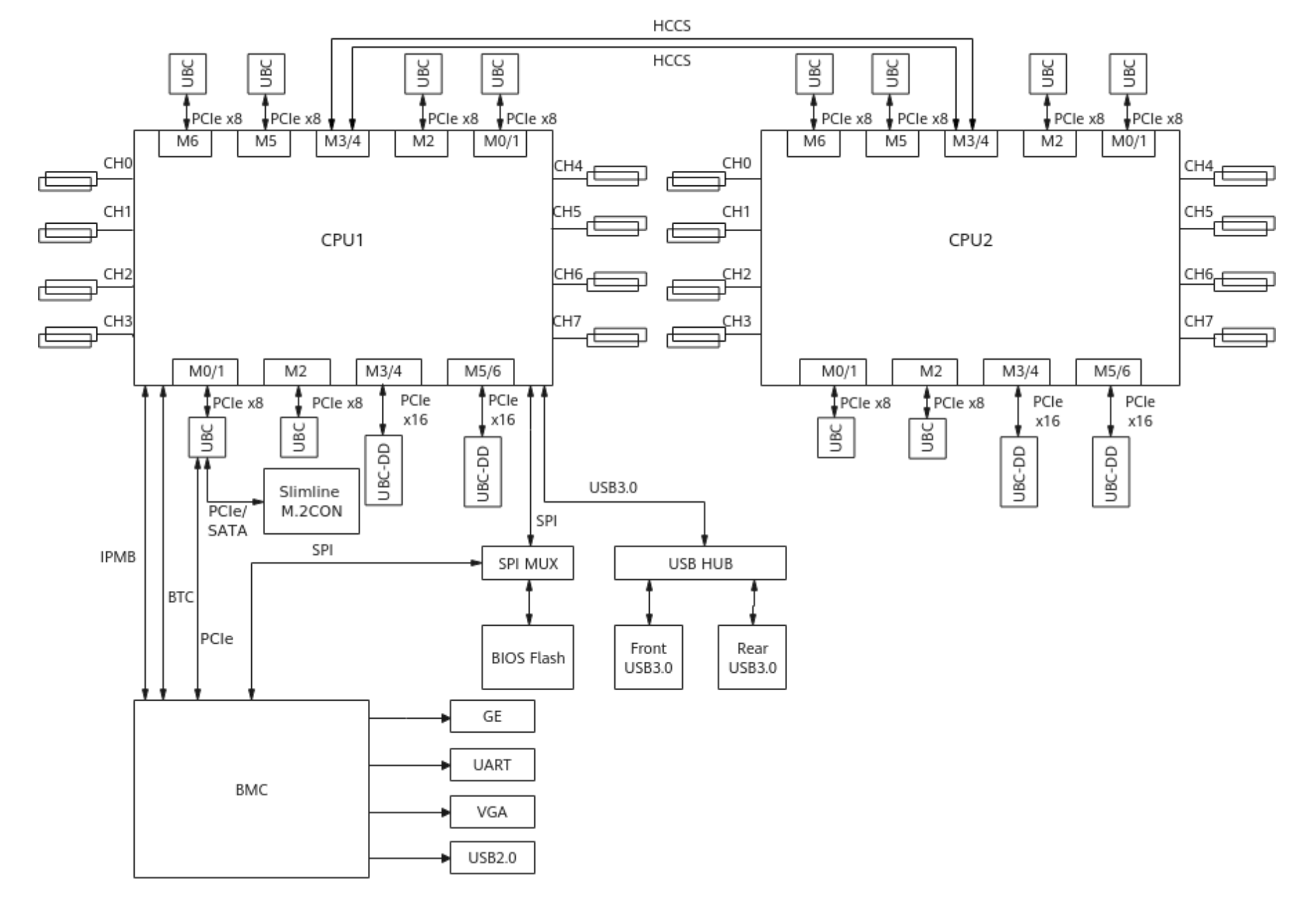

资料权限：互联网公开。白皮书逻辑结构要点：
- 两路鲲鹏 920 处理器，高核每 CPU 16 个 DDR5、低核每 CPU 8 个 DDR。
- 两路 CPU 之间通过 2 组 HCCS 总线互连，最高 30Gbps，总速率 480Gbps。🎤 这就是第二章讲的”多路互联”，跨 CPU 访问内存有延迟差——NUMA 的由来。
- CPU 的 PCIe 资源经 PCB 或线缆接到 PCIe Riser 卡，Riser 决定槽位规格和 PCIe 版本。
- CPU1、CPU2 各挂 1 张 FlexIO 网卡（4×GE / 2×25GE·10GE / 1×100GE）。
- 集成 Hi1711 BMC 管理芯片，独立外出 VGA、管理网口、串口、USB。
🎤 收尾点：让新人记住这张图——之后讲每个部件，都回到”它在物理上摆哪、在逻辑上连谁”。
📷 开盖俯视全景图（这张图后面反复回来指）；标出基础板、扩展板、CPU 托架、内存区、风扇区、IO 模组的位置。
3. 前面板（白皮书 5.1）
带新人从正面开始，这是最直观的一面。

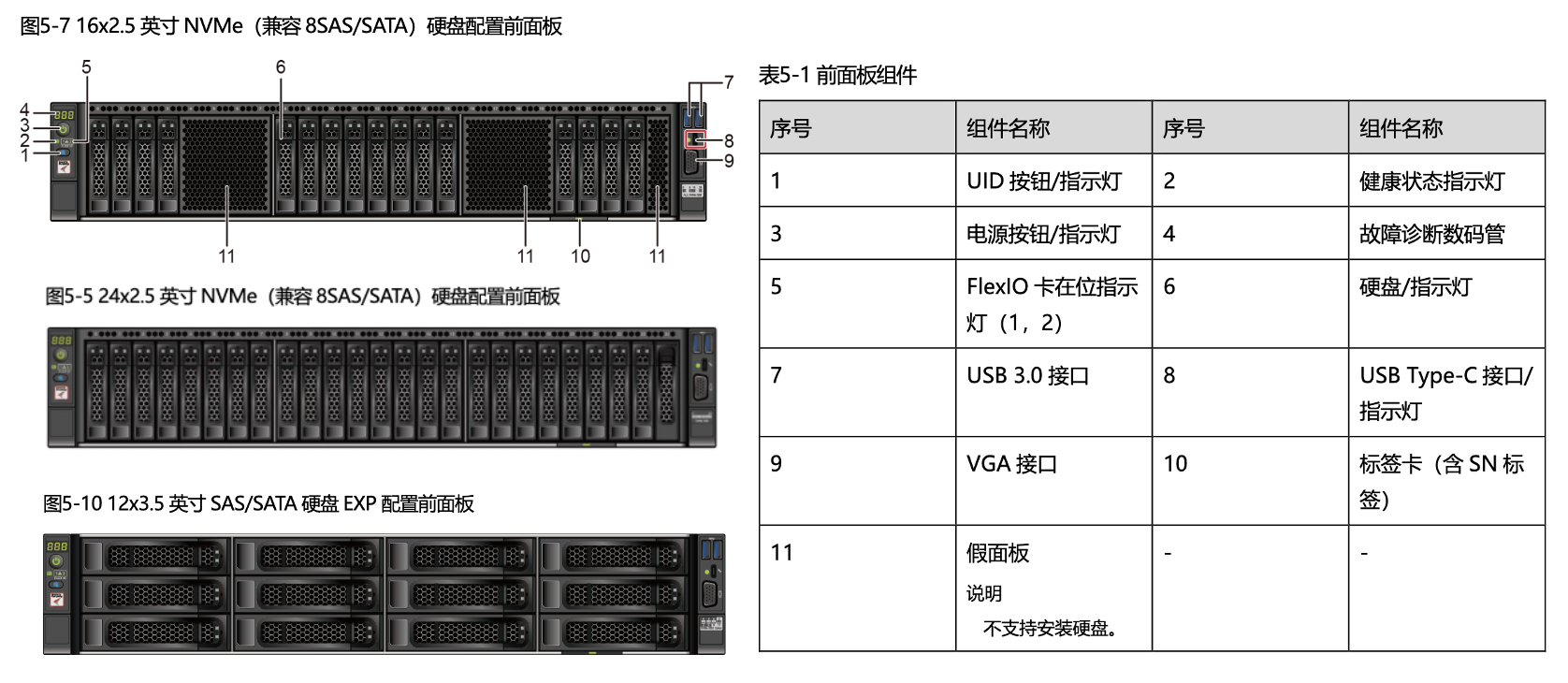

资料权限：互联网公开。前面板组件（8×2.5 英寸配置）：UID 按钮/指示灯、健康状态指示灯、电源按钮/指示灯、故障诊断数码管、FlexIO 卡在位指示灯（1、2）、硬盘/指示灯、USB 3.0 接口、USB Type-C 接口/指示灯、VGA 接口、标签卡（含 SN 标签）。
🎤 逐个讲：
- UID 按钮/指示灯：Unit Identification，在一排机器里定位”就是这台”。🎤 现场按一下看蓝灯亮。
资料权限：互联网公开。短按 UID 开/关定位灯；长按约 5 秒可复位 iBMC 管理系统；BMC 触发的闪烁只持续 255 秒后自动熄灭；也可通过 BMC 命令或 WebUI 远程控制。
- 健康状态指示灯：🎤 这是新人最该记住的”一眼看健康”灯。
资料权限：互联网公开。绿色常亮 = 正常；红色 1Hz 闪 = 严重告警；红色 5Hz 闪 = 紧急告警。
- 故障诊断数码管：🎤 服务器特有——开机自检/故障时显示代码，比 PC 的”滴滴”报警精确得多。
- FlexIO 卡在位指示灯（1、2）：绿色常亮=卡在位且可识别，熄灭=不在位或故障。
- 前置 USB 3.0 / USB Type-C / VGA：本地维护接口。

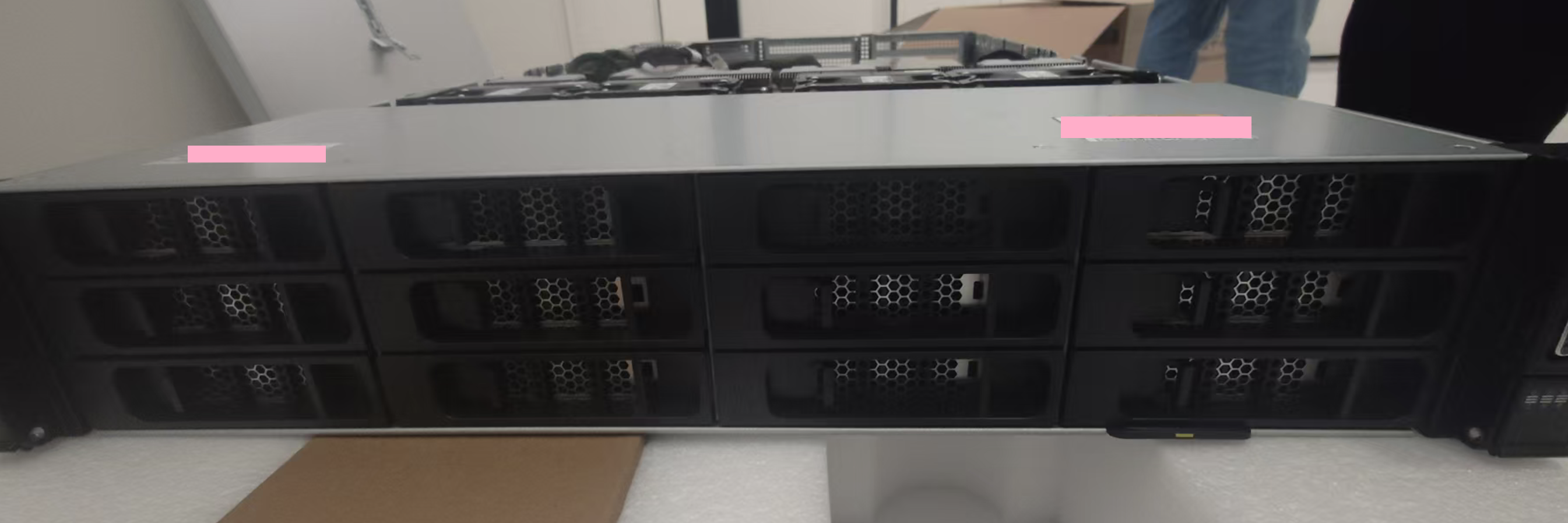

TODO：核对这台前面板的硬盘配置（8×2.5，实物为12×3.5）、是否带前置 IO 模组。
📷 前面板整体 + 指示灯特写（最好拍一张正常运行全绿状态）；UID 灯点亮前后对比；故障诊断数码管特写。
4. 后面板（白皮书 5.2）
转到机器背后。🎤 后面板是”对外接口的总出口”。

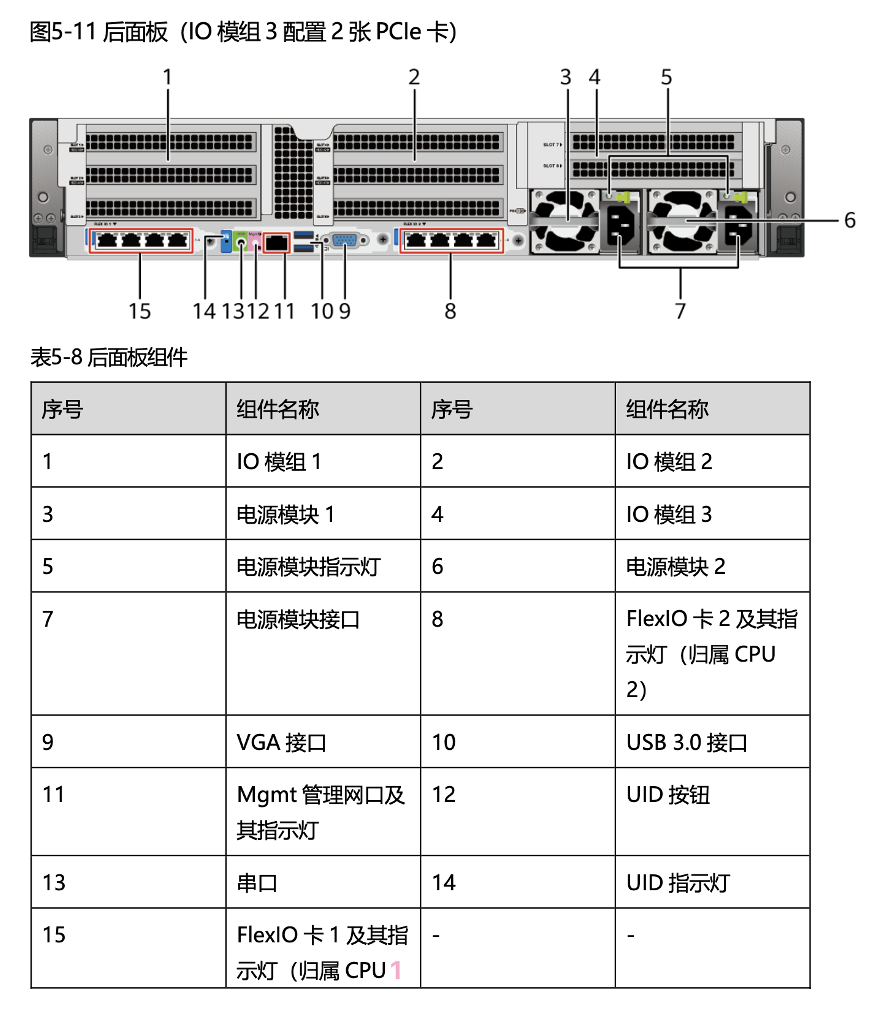

资料权限：互联网公开。后面板组件：IO 模组 1/2/3、电源模块 1/2、电源模块指示灯/接口、FlexIO 卡 1（归属 CPU1）及指示灯、FlexIO 卡 2（归属 CPU2）及指示灯、VGA 接口、USB 3.0 接口、Mgmt 管理网口及指示灯、UID 按钮/指示灯、串口。其中 VGA / USB / 管理网口 / UID / 串口这几个位于 BMC 插卡上。
🎤 逐个讲：
- 电源模块（PSU）：🎤 重点演示热插拔——拔掉一个电源，机器不断电、告警亮、另一个接管。这是新人最该亲眼看到的可靠性设计。
资料权限：互联网公开。电源热插拔、1+1 冗余备份；白金电源；2000W AC 白金电源在输入 200~220V AC 时输出降额到 1800W；单电源无冗余、不建议单电源使用；同一台电源型号必须相同。
- 后面板这一排 BMC 接口：🎤 强调管理网口（Mgmt）是独立于业务网口的带外管理口，讲 BMC 时还要用。
- FlexIO 卡 1/2：业务网口来自这里，分别归属 CPU1/CPU2。🎤 注意它不支持热插拔。
- IO 模组 1/2/3：PCIe 扩展卡从这里露出挡板。
📷 后面板整体，标清每个口是什么；拔出一个 PSU 的过程（确认 1+1 冗余后再操作）。
TODO：确认 PSU 数量与功率: 2000W/PSU，2个、当前 IO 模组各插了什么卡：25G OCP网卡，见下图。
5. 开盖：基础计算组件（重点 · 白皮书 5.3）
⚠️ 涉及 CPU、内存、PCIe 卡的拆装，必须先关机断电。前面的硬盘/电源/风扇热插拔演示做完，再进入这部分。
5.1 基础板与 CPU（5.3.1 接口介绍）
资料权限：互联网公开。该平台为”天池架构”，基础计算组件的典型应用为基础板；CPU 集成在基础板上，不能单独更换。基础板上密布 CPU 北向/南向 UBC/UBCDD 高速连接器、电源入口连接器、NC-SI、HBRT、RTC 电池座、开箱检测连接器等。
🎤 讲给新人：
- 指出散热器位置，鲲鹏 920 封装在散热器下，现场不开盖看 die，重点讲它在基础板上的位置。
- 🎤 关键认知：CPU 焊在基础板上、不能单独换——这和 PC/部分 x86 服务器”CPU 可插拔”不同，整板维护。
- 双路互联：🎤 回到第 2 节那张图，两颗 CPU 通过 2 组 HCCS 互连，引出 NUMA（第二章）。

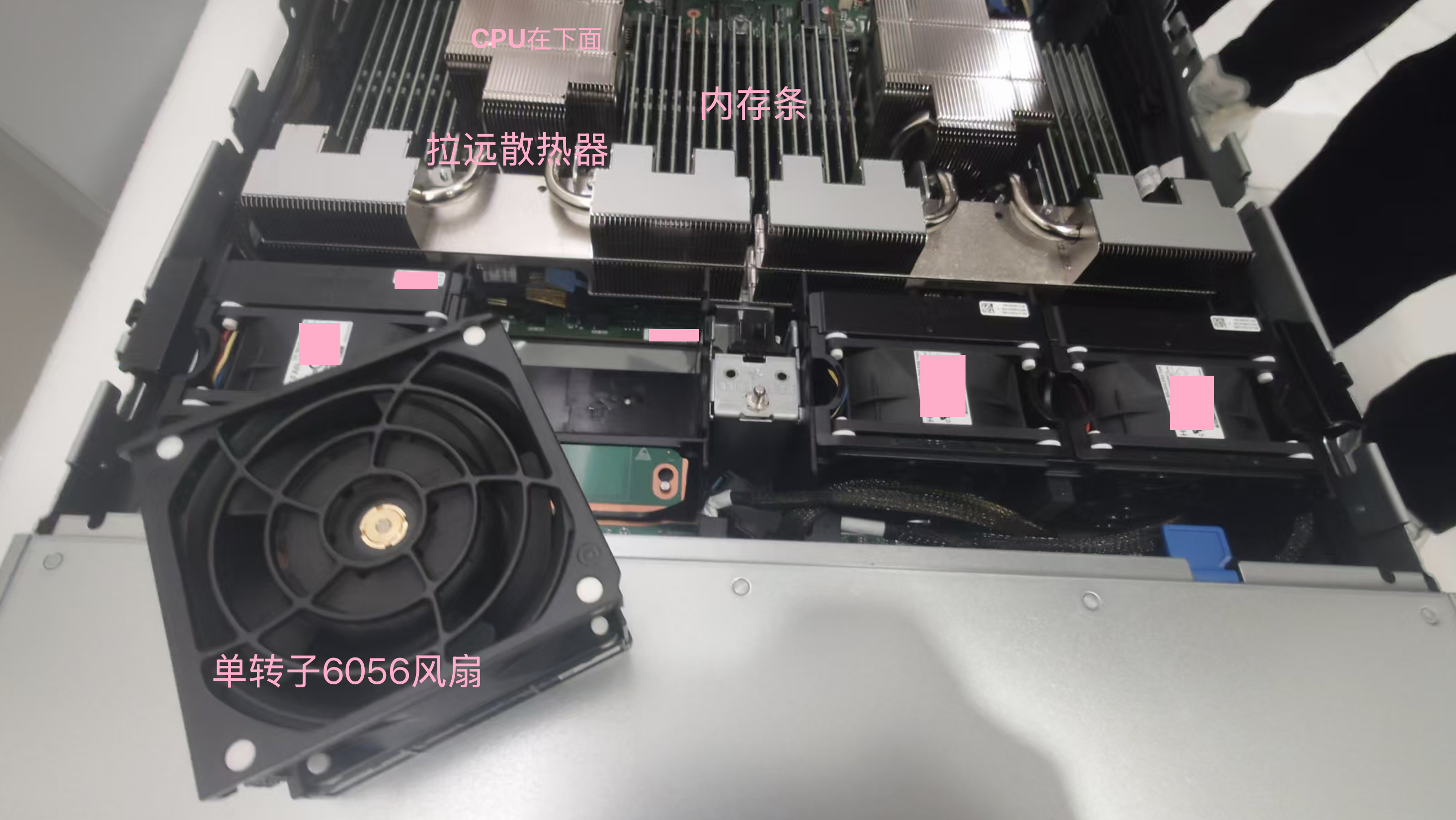

📷 基础板俯视，指出两个 CPU 散热器、内存区、各类连接器。
5.2 内存（重点中的重点 · 白皮书 5.3.2）
这是明天最值得手把手讲的部分。白皮书分四小节，正好对应四个知识点：

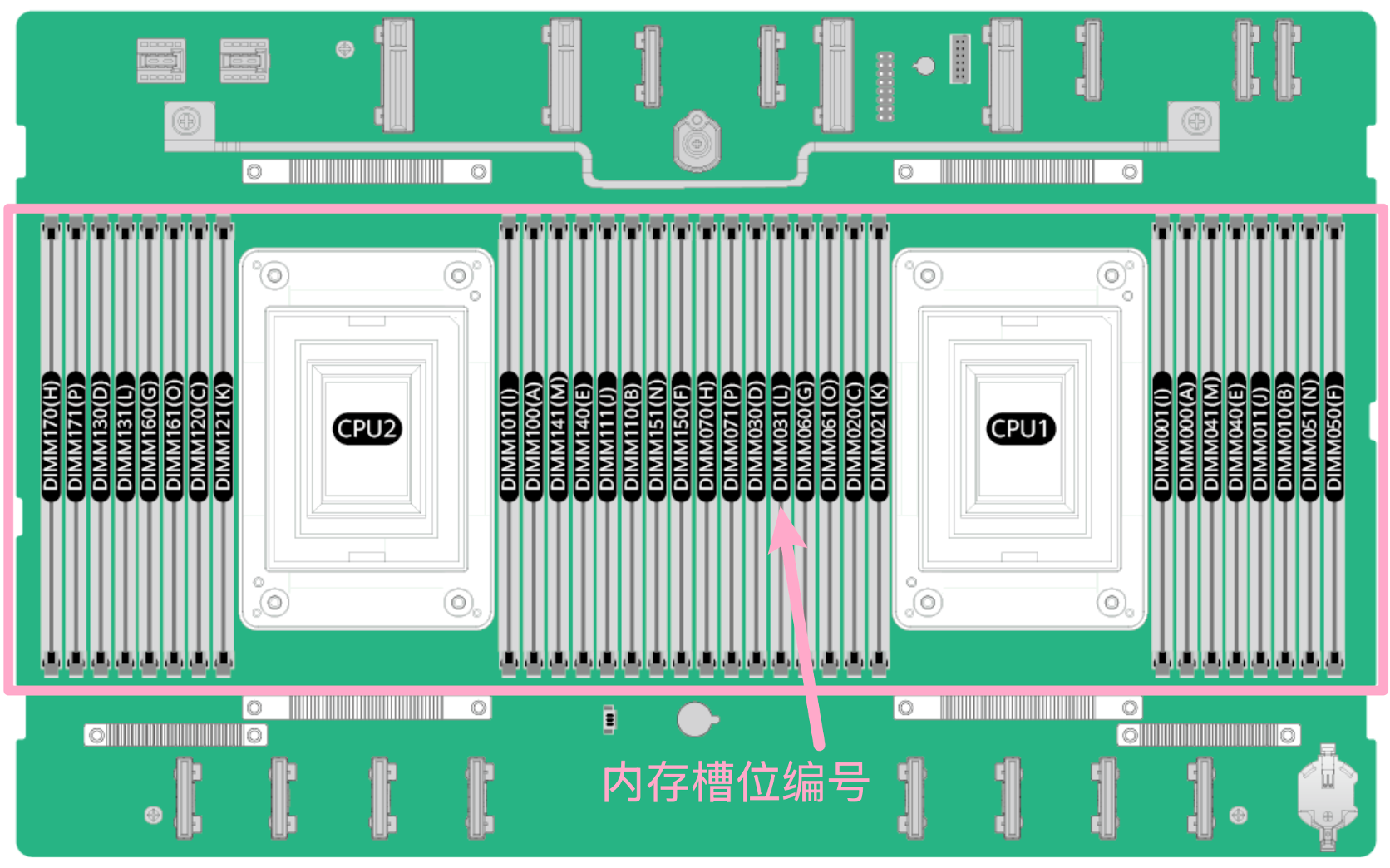

① 内存槽位编号（5.3.2.1）
资料权限：互联网公开。
- 高核：最大 32 个内存槽，1 个处理器 8 个内存通道，每通道 2 个 DIMM。编号形如 DIMM000~DIMM171（CPU1 为 DIMM0xx，CPU2 为 DIMM1xx）。
~~ > - 低核：最大 16 个内存槽，1 个处理器 4 个内存通道，每通道 2 个 DIMM。 ~~
🎤 拿手电照基础板丝印，带新人念出槽位编号，讲清”编号 → CPU → 通道 → DPC”的对应关系。
📷 内存区域全景 + 槽位丝印特写。

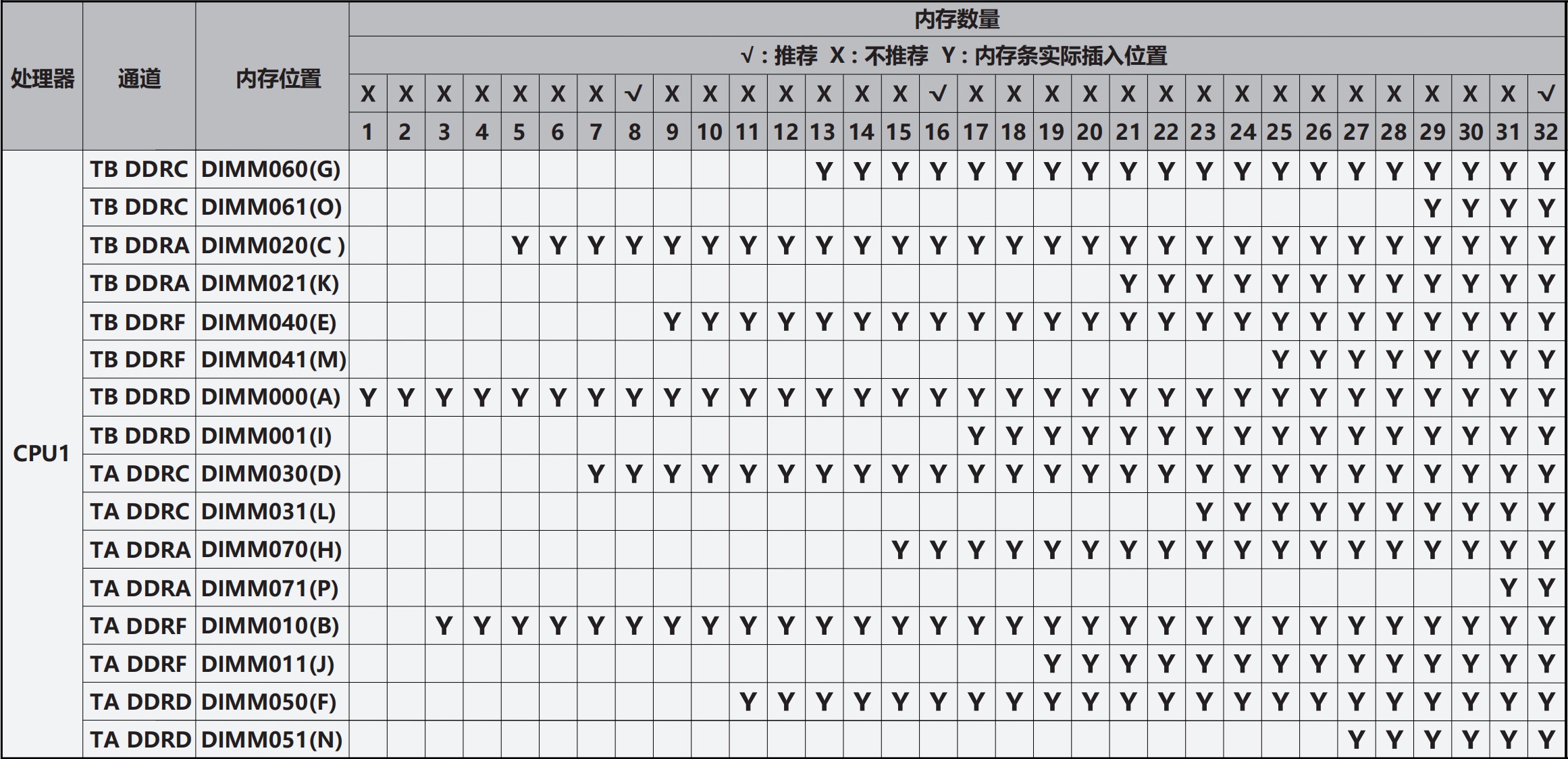

② 内存安装原则（5.3.2.2）
资料权限：互联网公开。
- CPU1 对应的内存槽至少配 1 根。
- 不允许混用不同规格（容量/位宽/rank/高度/厂家），多根内存必须相同 P/N 编码。
- 平衡配置性能最佳；单 CPU 配单数根（3/5/7）= 通道不平衡；两 CPU 装不同数量 = 处理器不平衡，都不推荐。
- 空槽必须装假模块（保证风道）。
🎤 这是新人最容易踩坑的地方——内存不是随便插哪个槽都行。现场对照实机已插内存验证安装顺序。
③ 内存参数（5.3.2.3）
资料权限：互联网公开。
- 高核：DDR5，额定 4800MT/s，单条 32/64/96/128GB，整机最多 32 条、最大 4096GB；速度 1DPC 4800 / 2DPC 4400。
- 低核：单条 32/64GB，整机最多 16 条、最大 1024GB（32/40 核机型整机最大 2048GB）。

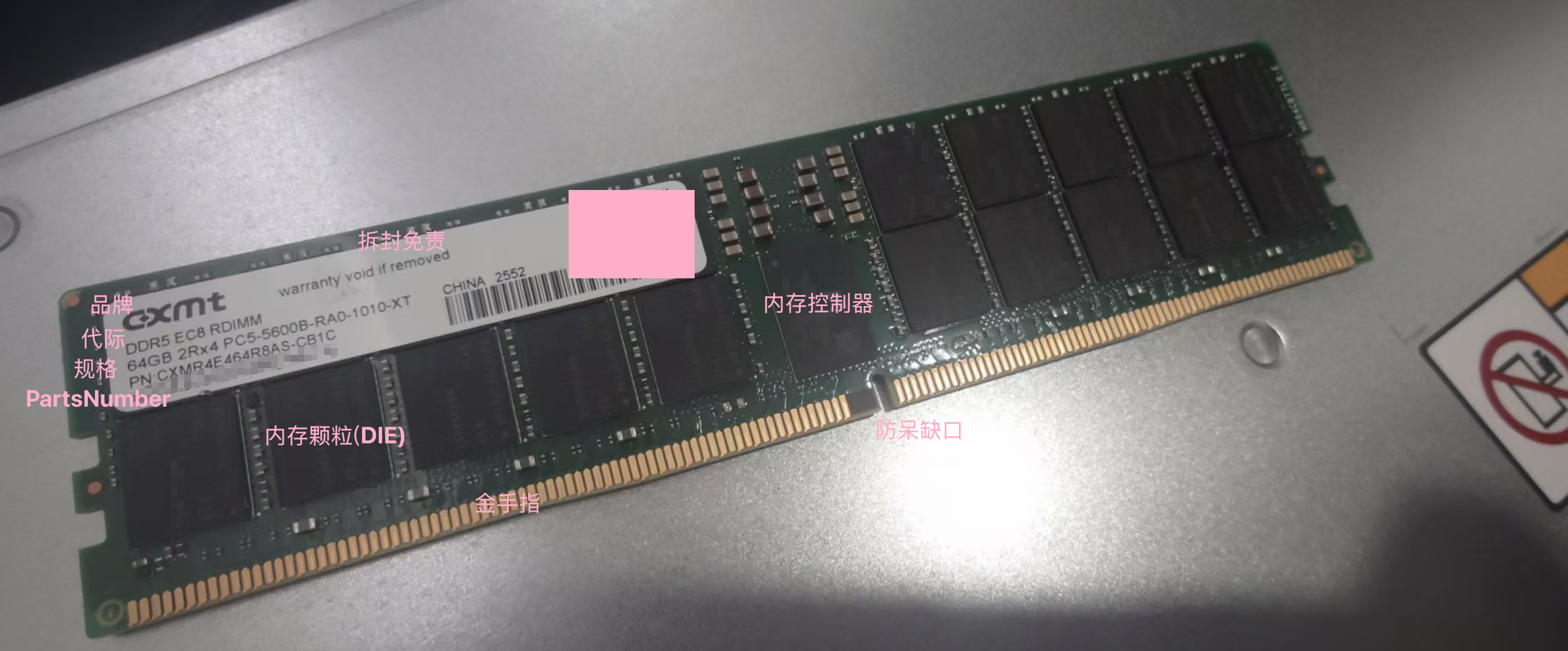

🎤 联系第三章”DDR 演进”——讲清 DDR5、4800MT/s、DPC（每通道几条）对频率的影响。
④ 内存保护技术（5.3.2.4）
资料权限：互联网公开。支持：ECC（含 SEC/DED 单错纠正/双错检测）、单设备数据校正（SDDC）、内存巡检（Demand & Patrol Scrubbing）、地址奇偶检测、内存过热调节、数据加扰（Data Scrambling）。
🎤 讲 ECC——服务器内存和家用内存的关键区别，联系第三章”ECC 与可靠性”。
🎤 本节收尾：让新人理解”槽位编号 + 安装原则”是运维加内存时必查的东西，插错了要么不认、要么掉速、要么风道乱。
6. 散热组件（白皮书 5.5）
🎤 2U 机器靠前后风道散热：前进冷风，穿过硬盘→内存→CPU→后部，热风从后排出。
资料权限：互联网公开。
- 4 个热插拔风扇，支持 N+1（转子）失效；同台风扇必须相同 P/N。
- 风扇支持可变转速：一般以最低速转动，入风口或机器温度升高时自动提速（PID 智能调速）。
- 散热组件含风扇板（供电+调速背板）和风扇模块。
🎤 现场可演示拔一个风扇 → 其他风扇提速 + 告警。提醒新人：机房噪音大、风扇全速尤其吵是正常现象（联系第五章”散热”）。

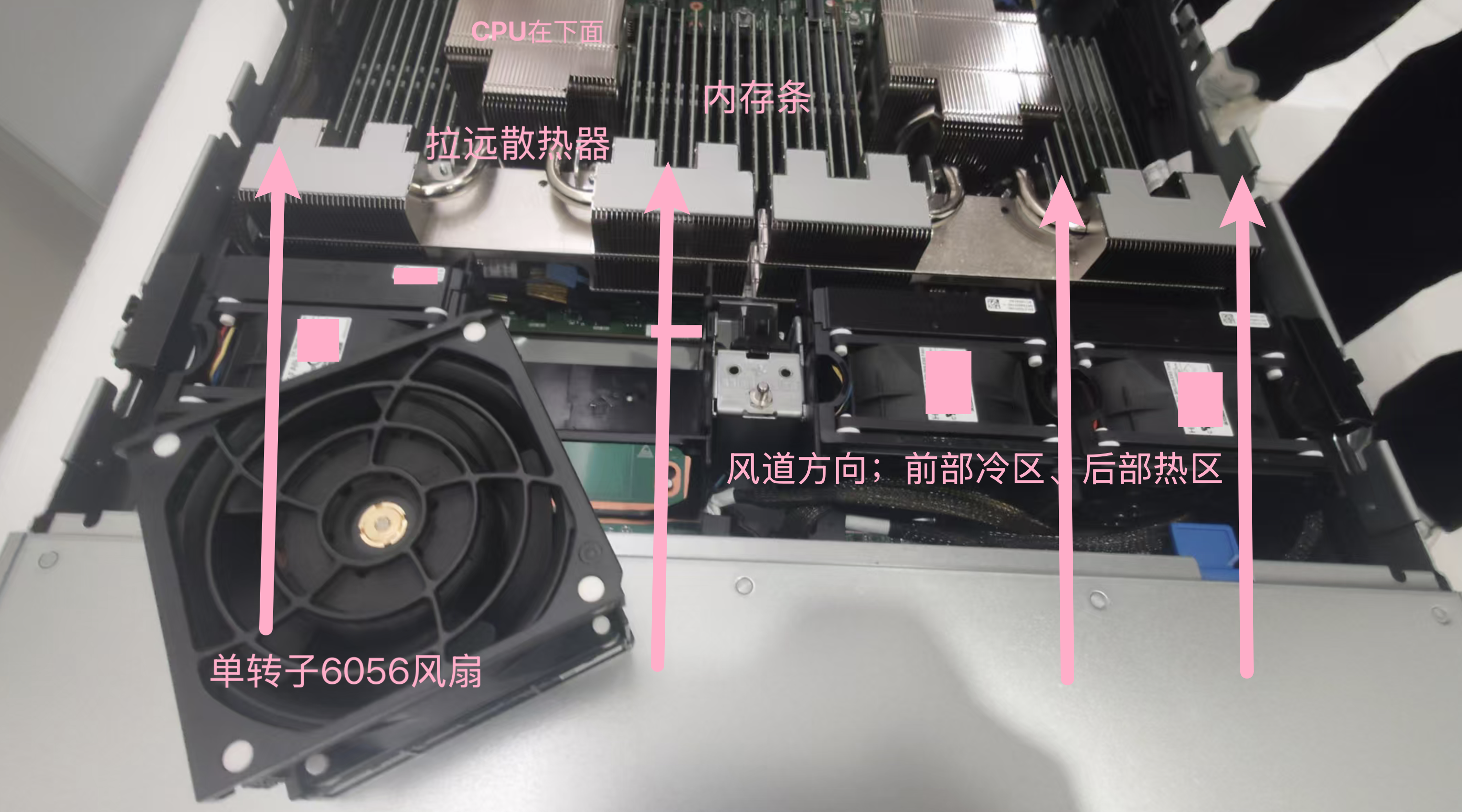

📷 风扇模组 + 风道方向（用手感受前进后出）。
7. 存储组件（重点 · 白皮书 5.6）
存储是另一个适合手把手的部分。
7.1 硬盘配置与编号（5.6.1 / 5.6.2）
资料权限：互联网公开。支持 SAS/SATA/NVMe 硬盘，多种配置：8×2.5、8×2.5 SAS/SATA（兼容 4×2.5 NVMe）、16×2.5、24×2.5、12×3.5 等；前置 + 后置 + M.2 多种组合。
🎤 带新人对照前面板盘位念硬盘编号，讲：
- 盘位编号规则：物理位置和软件里看到的盘符怎么对应——这是换盘时别拔错盘的关键。
- 盘型：2.5”/3.5”、SAS/SATA/NVMe 的区别，联系第四章”存储接口”。
📷 前置硬盘背板整体 + 单个盘位编号丝印特写。

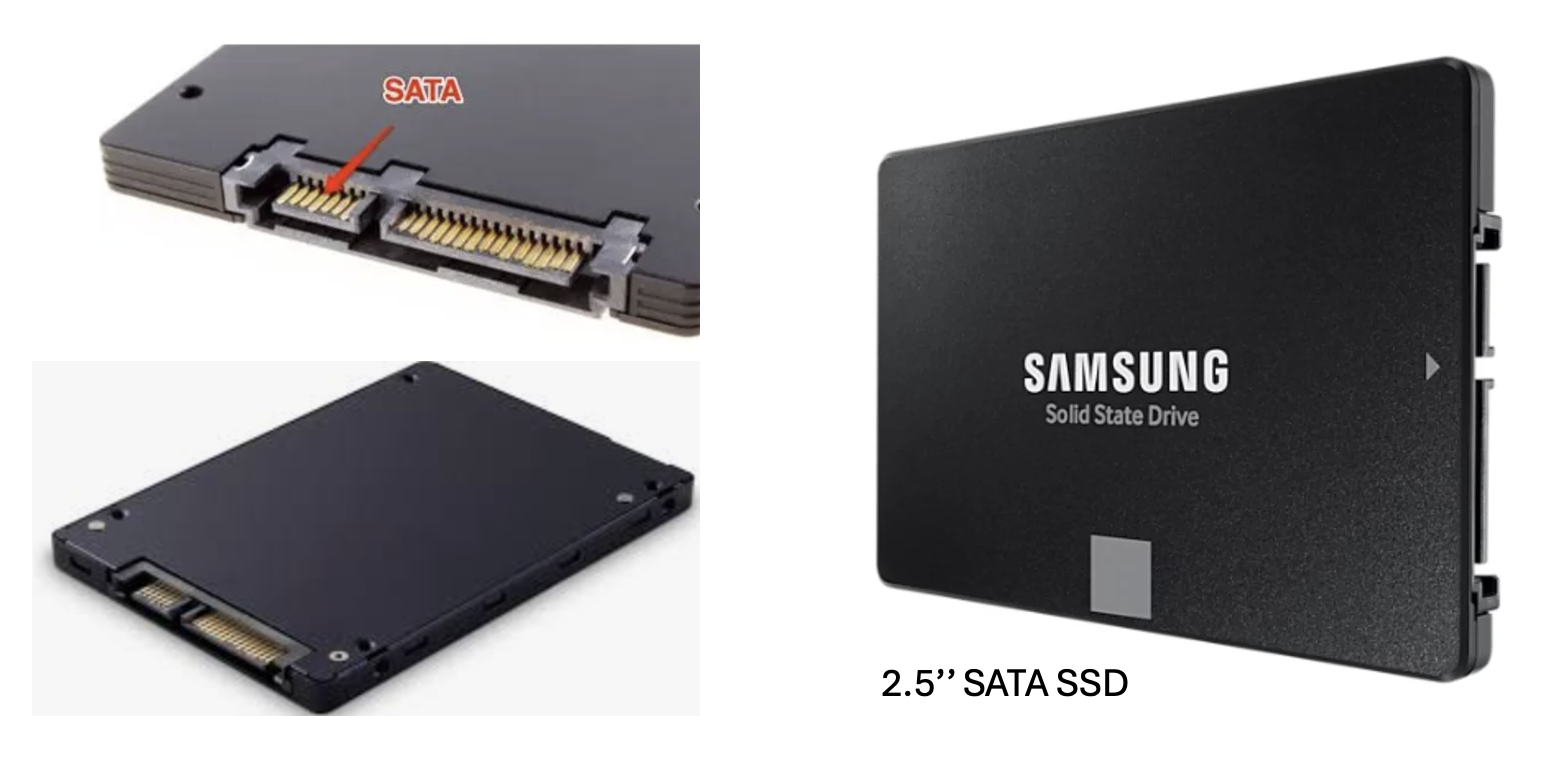

2.5 SATA SSD

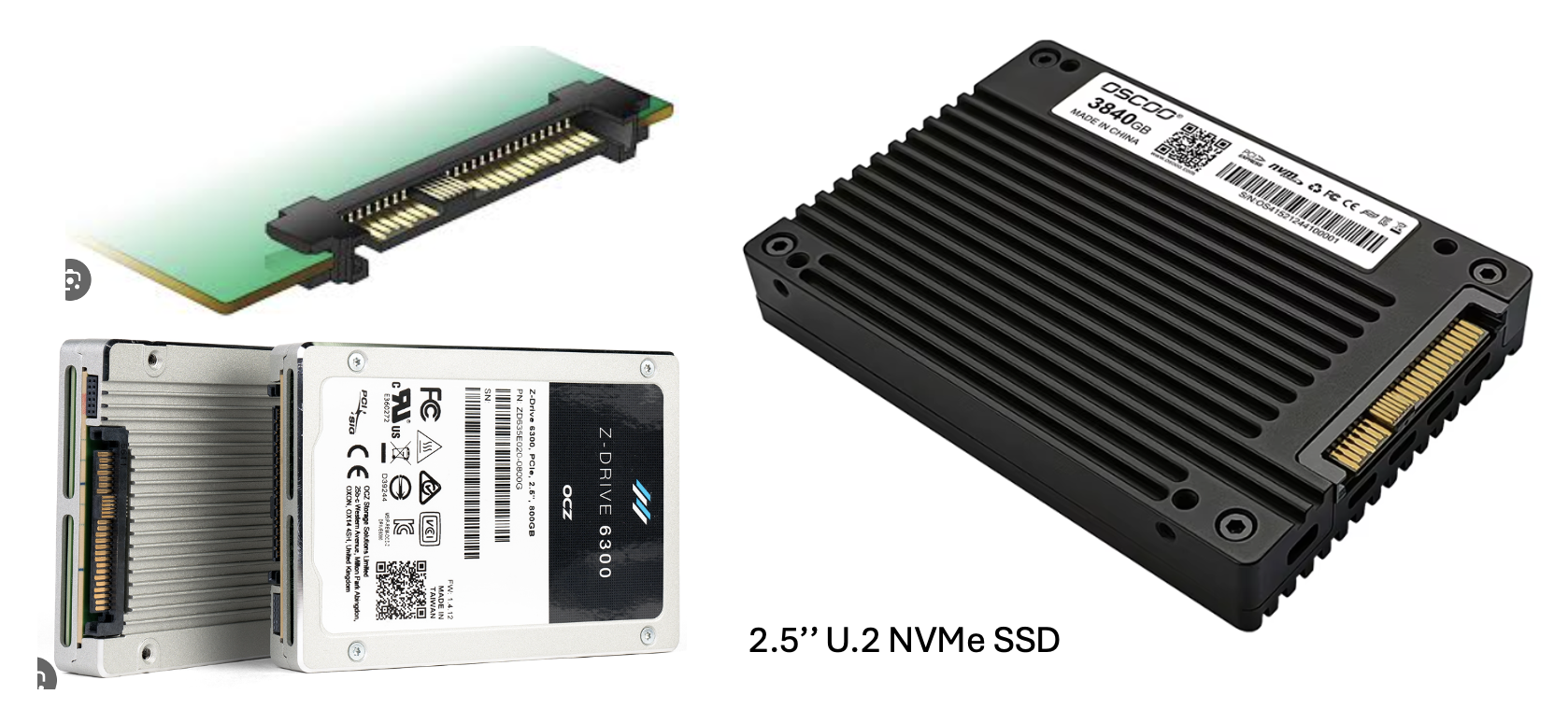

2.5 U.2 NVMe SSD

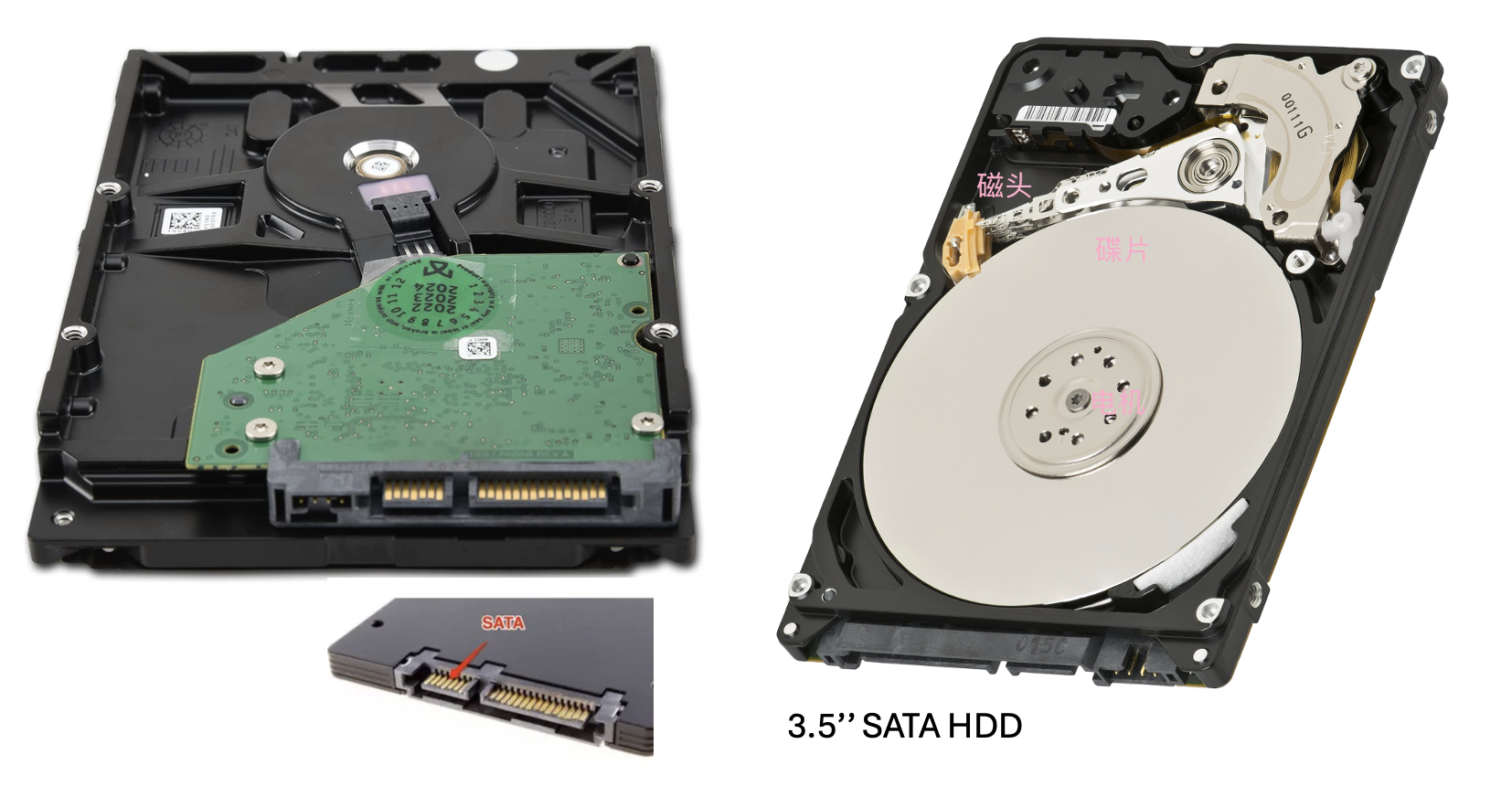

3.5 SATA HDD
TODO：填实际硬盘配置——几块盘、容量、接口、用途（系统盘/数据盘）。
7.2 硬盘指示灯（5.6.3）
🎤 每个盘位有三个灯：Active（绿）/ Fault（红）/ Locate（蓝）。
资料权限：互联网公开。SAS/SATA 硬盘指示灯状态：
Active(绿) Fault(红) Locate(蓝) 含义 熄 熄 熄 硬盘不在位 常亮 熄 熄 在位且无故障 4Hz 闪 熄 熄 正常读写 1Hz 闪 1Hz 闪 熄 正在重构 常亮 常亮 熄 硬盘故障 熄 常亮 熄 硬盘被拔出 常亮 熄 1Hz 闪 硬盘被定位 NVMe 硬盘另有”热插拔过程 / 允许拔出”等状态（Fault 灯不同频率闪烁）。

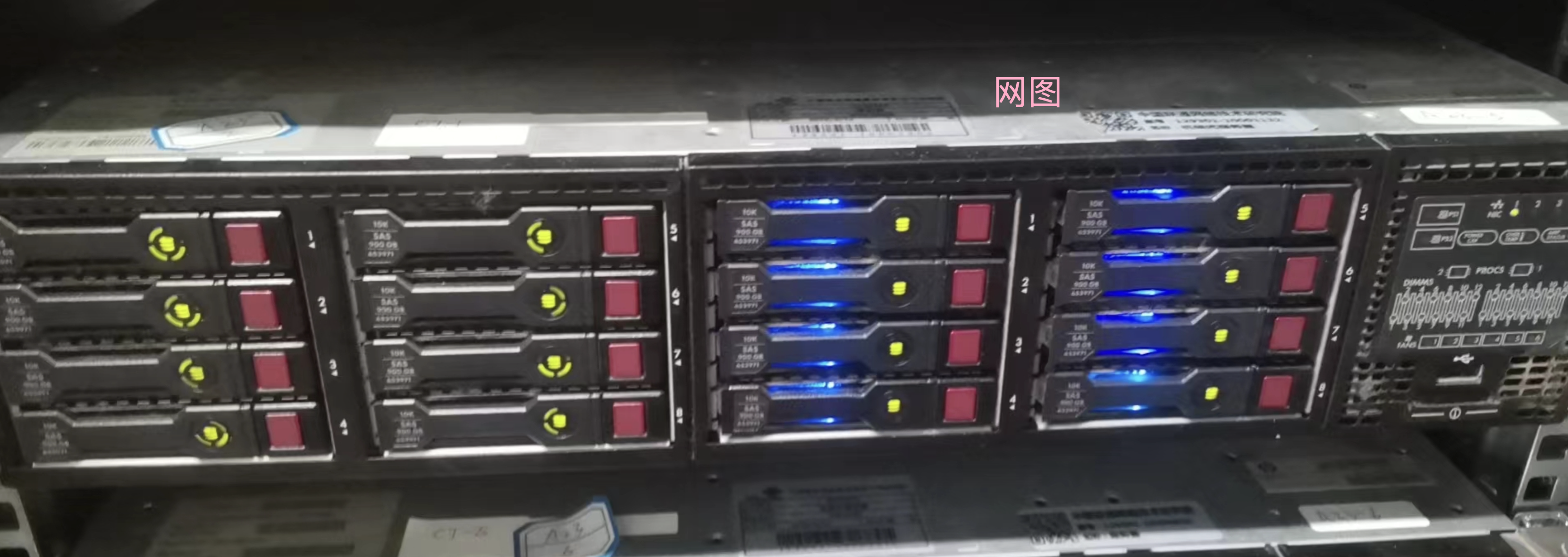

🎤 换盘 SOP：管理软件里定位 → 点亮该盘 Locate（蓝）灯 → 现场确认编号 → 热拔热插。现场演示点亮某块盘的定位灯。
📷 硬盘指示灯各状态特写（至少拍”在位无故障”和”定位中”）。
7.3 后置硬盘 / M.2 / RAID（5.6.4 ~ 5.6.6）
资料权限：互联网公开。
- 后置硬盘模组：IO 模组 1/2 支持后置 2×3.5 或 2×2.5；IO 模组 3 支持后置 4×2.5（其中 IO3 后置 4 盘支持硬 RAID）。
- M.2 硬盘模组：内置，常用作系统盘。
- RAID 级别比较表（N=成员盘数，M=子组数）：
RAID 可靠性 读 写 硬盘利用率 0 低 高 高 100% 1 高 高 中 50% 5 较高 高 中 (N-1)/N 6 较高 高 中 (N-2)/N 10 高 高 中 50% 50 高 高 较高 (N-M)/N 60 高 高 较高 (N-M×2)/N
🎤 RAID 是重头戏——联系第四章”RAID 与企业存储”，对着这张表讲”容量利用率 vs 冗余 vs 性能”的取舍。提一句：SAS/SATA 走 RAID 控制卡，支持超级电容掉电保护。
TODO：确认这台是否配 RAID 卡、跑什么 RAID 级别、有无后置盘和 M.2。现场可进 BMC 看逻辑卷。
8. 扩展组件：存储扩展 / IO 扩展 / FlexIO（白皮书 5.7 ~ 5.9）
🎤 这部分讲”按需扩展”，体现通用服务器的灵活性。
资料权限：互联网公开。
- 存储扩展组件（5.7）：硬盘背板（如 24×2.5 NVMe 背板，带 UBC 连接器 + MiniSAS Port A/B + 电源/低速连接器），把更多盘连到 CPU/RAID 卡。
- IO 扩展组件（5.8）：PCIe Riser + 扩展卡。高核最多 12 个、低核最多 10 个 PCIe 标准槽，规格覆盖 PCIe 5.0 / 4.0 的 x16 / x8，全高全长/全高半长/半高半长按 IO 模组不同而异。🎤 讲 Riser 的作用——把主板 PCIe 通道”立起来”接更多卡。
- FlexIO 卡（5.9）：该平台特色，灵活配网口、不占标准 PCIe 槽。单板最多 2 张，单张提供 4×GE 电口 / 2×25GE·10GE 光口 / 1×100GE 光口，均支持 PXE；25GE 与 10GE 光口靠换光模块切速率。
📷 打开 IO 区域拍 Riser 和插的卡；拍 FlexIO 卡及其挡板。
TODO：列出这台实际插了哪些 IO 卡（网卡型号/速率、RAID 卡等）、FlexIO 卡端口配置。

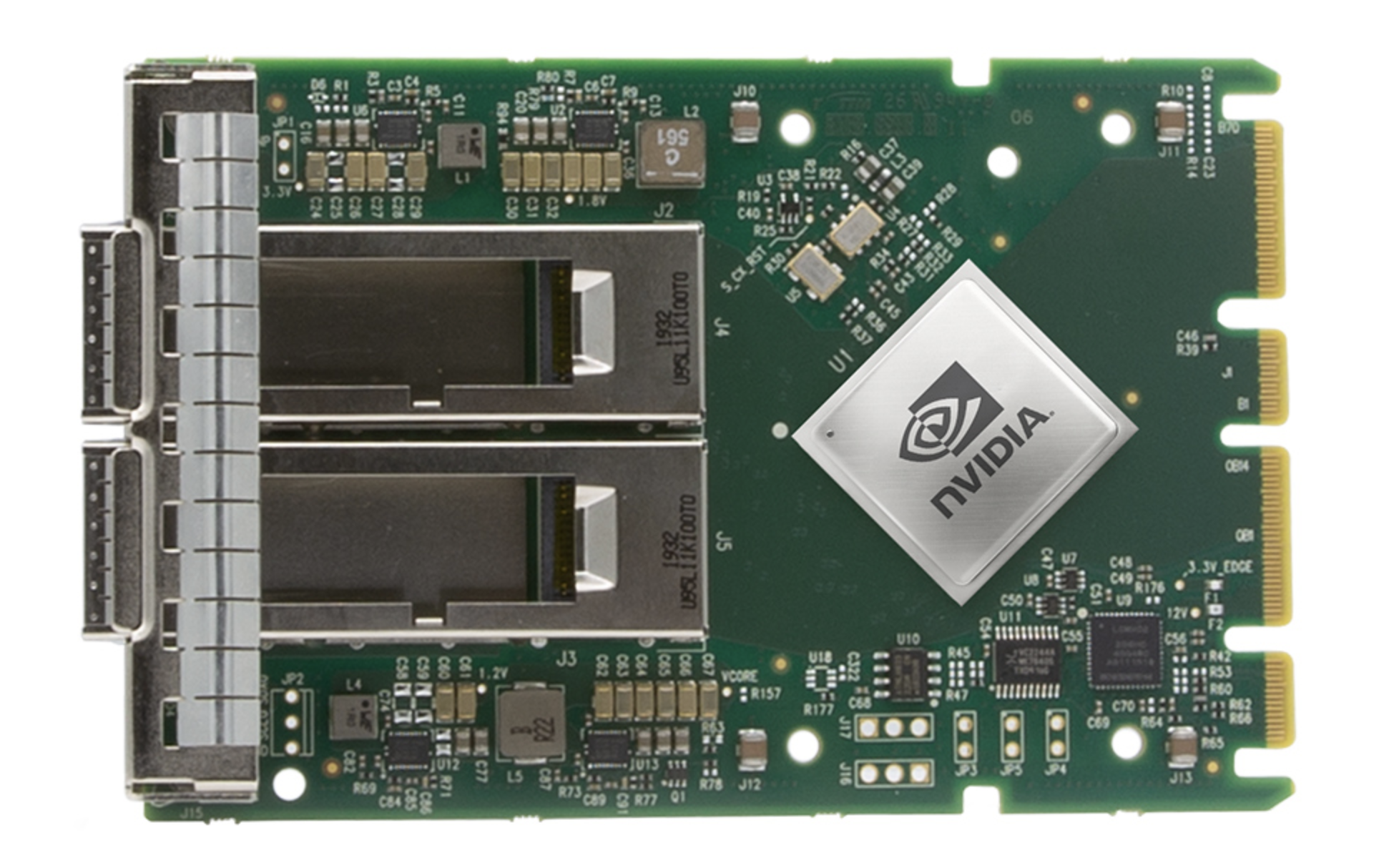

OCP3.0 网卡（支持NCSI Sharelink Management）

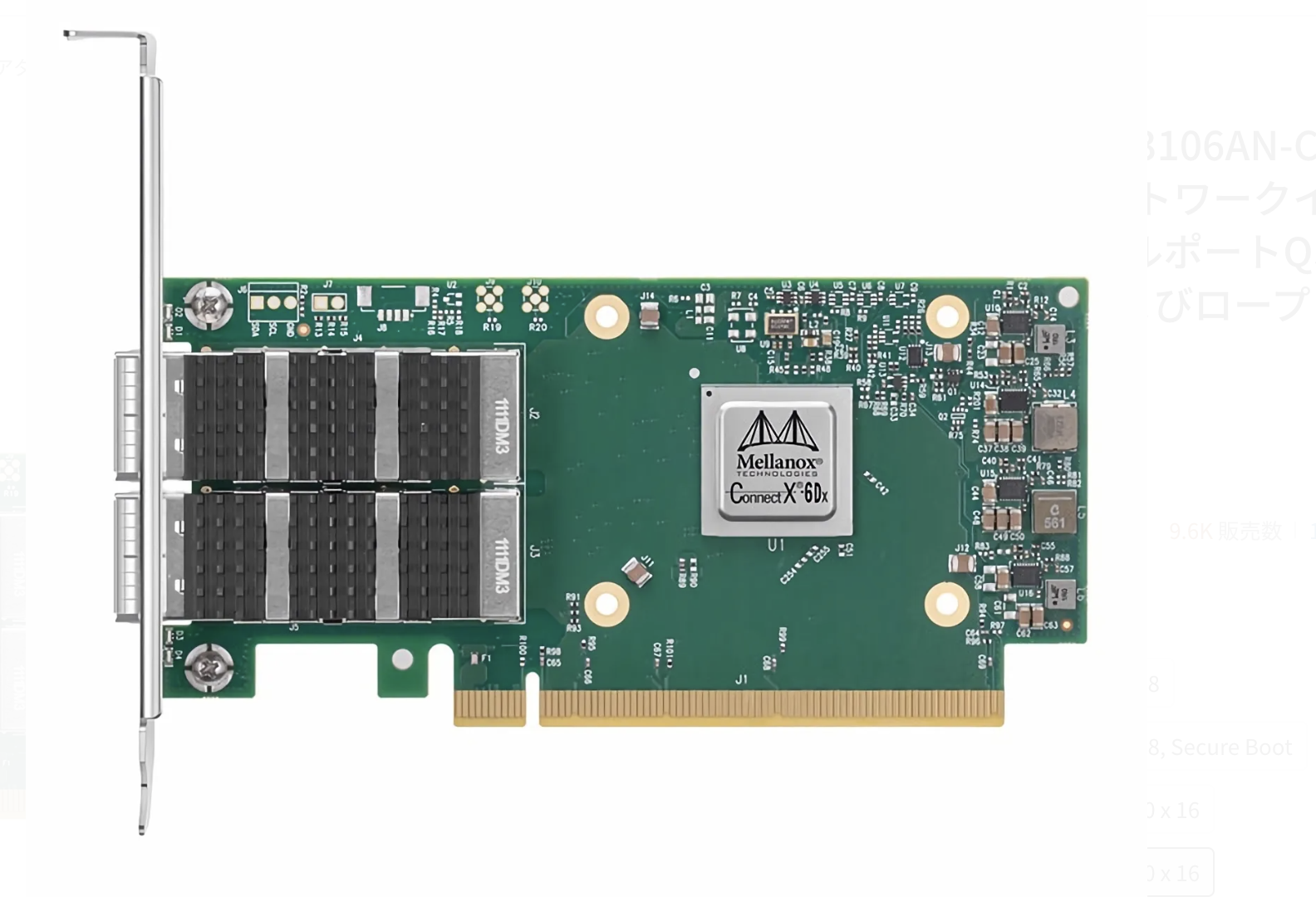

PCIe 网卡（普通网卡）
9. BMC 插卡 & 系统管理（重点收尾 · 白皮书 5.10 + 9 系统管理）
明天的收尾高潮：带外管理。🎤 这是服务器区别于 PC 的灵魂功能之一。
资料权限：互联网公开。
- BMC 插卡（5.10）：本产品用 Hi1711 BMC 插卡，外出 VGA、管理网口、USB、串口、USB Type-C；板上 COM_SW 跳线可切换面板串口连到 BMC 还是 OS。
- iBMC 系统管理（第 9 章）：
- 管理接口：IPMI 1.5/2.0、Redfish、SNMP、HTTPS、DCMI 1.5、命令行。
- 故障诊断：临终截屏与录像、屏幕快照、Syslog/Trap/邮件告警、FDM 基于部件的精准故障诊断。
- 远程维护：虚拟 KVM（KVM over IP）+ 虚拟媒体、RAID 带外监控配置、Smart Provisioning 免光盘装 OS。
- 智能电源：功率封顶、动态节能。
- 管理网口：1 个 10/100/1000Mbps RJ45。

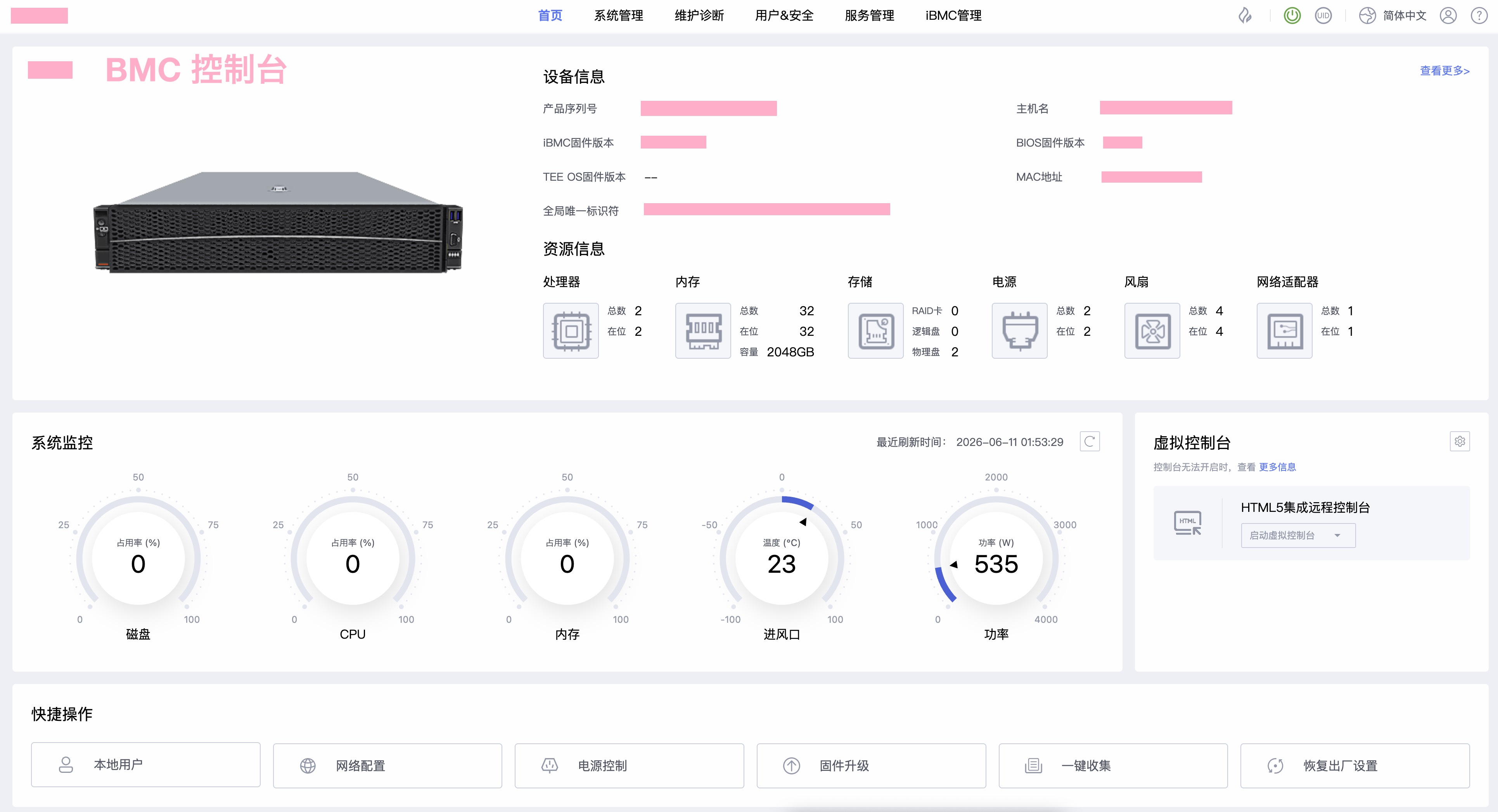

🎤 用笔记本连管理网口，登录 iBMC Web，现场演示：
- 看实时温度、风扇转速、电源功率、健康状态。
- 看硬件告警日志（FDM 精准定位到部件）。
- 远程 KVM——不插显示器键盘也能操作这台机器的”屏幕”。🎤 这个最让新人惊艳，讲清运维为什么离不开它。
- 远程开关机 / 重启。
📷 iBMC 登录界面 + 能看到温度/风扇/功率的仪表盘页面。
⚠️ 截图/拍照前确认不泄露内网 IP、SN、账号密码。
TODO：提前找运维要 iBMC 管理 IP 和登录账号，别现场卡壳。
10. 收尾：规格、兼容性、认证（白皮书第 6、7、10 章）
回到会议室或现场总结，把”摸过的铁”和”纸面规格”对上。
资料权限：互联网公开。
- 技术规格（6.1）：2U 机架；鲲鹏 920 双路（高核≥32 核 / 低核 40 或 32 核）；内存最高 4800MT/s RDIMM；前面板 2×USB3.0 + VGA + USB-C，后面板 2×USB3.0 + VGA + 3.5mm 串口 + RJ45 管理网口；4 个热插拔风扇 N+1；集成显卡 32MB 显存，最高 1920×1200@60Hz / 16M 色。
- 环境规格（6.2）：工作温度 5~40℃（ASHRAE A1/A2/A3）；工作湿度 8~90%RH 无冷凝；风量 ≥204CFM；工作海拔 ≤3050m（超 900m 按高度降额）。🎤 用这条解释机房为什么要恒温恒湿、为什么有冷热通道。
- 物理规格（6.3）：机箱 86mm×447mm×798mm；装 IEC 297 通用机柜（宽 482.6mm、深 ≥1000mm）；满配净重 21~27kg。
- 电源规格（6.4）：热插拔 1+1；外部空开推荐 高核 AC 32A / DC 100A，低核 AC 32A / DC 63A。
- 认证（第 10 章）：中国 CCC（GB 17625.1-2022、GB 4943.1-2022、GB/T 9254.1-2021 A 级）、CQC（CQC3135-2011）、航空运输鉴定 IATA DGR 64th 2023。
🎤 讲两个观念：① 兼容性列表——国产服务器什么 OS/硬件经过认证才能配，不能乱配（白皮书 7 软硬件兼容性）；② 认证对采购合规的意义（联系第九章）。
附：明天的动线清单（打印带去）
热插拔的先演示，断电拆的放后面：
- □ 进门：机箱头部标签（铭牌/SN）、机柜位置 📷
- □ 整机认知：2U / 通用计算 / 鲲鹏 920 ARM / 高核·低核 🎤
- □ 三层视角讲解 + 画逻辑图 🎤（重点）
- □ 前面板：健康灯、UID 灯、故障数码管演示 📷🎤
- □ 后面板：BMC 接口、FlexIO、PSU 热插拔演示 📷🎤
- □ 风扇：风道、风扇热插拔演示 📷🎤
- □ 前置硬盘：编号、三色指示灯、Locate 定位灯演示 📷🎤
- □ —（关机断电）—
- □ 开盖俯视全景 📷
- □ 基础板 / CPU（焊死不可换）/ HCCS / NUMA 🎤
- □ 内存：槽位编号、安装原则、参数、ECC 🎤（重点）
- □ IO 扩展 / Riser / FlexIO 📷🎤
- □ —（恢复供电、开机）—
- □ BMC：登录 iBMC、远程 KVM、FDM 告警日志演示 📷🎤（高潮）
- □ 规格 / 环境 / 认证对照总结 🎤
全文 TODO 汇总（明天对实机回填）：高核/低核、核数主频 TDP、硬盘配置与编号、RAID 卡与级别、后置盘/M.2、IO 卡清单、FlexIO 端口配置、PSU 数量与功率、iBMC 管理 IP 与账号、OS 版本。
回填并配齐现场照片后，把本文从”备课模板”升级成”实机档案”。资料来源：《KunLun 2280 V2 服务器技术白皮书》，河南昆仑技术有限公司，文档版本 07（2026-03-04）。本文引用的技术参数均来自该公开白皮书，资料权限：互联网公开。原始链接：https://www.kunlunit.com/static/resource/kunlun-2280-v2-whitepaper
